선박 엔진 안전밸브의 모든 것

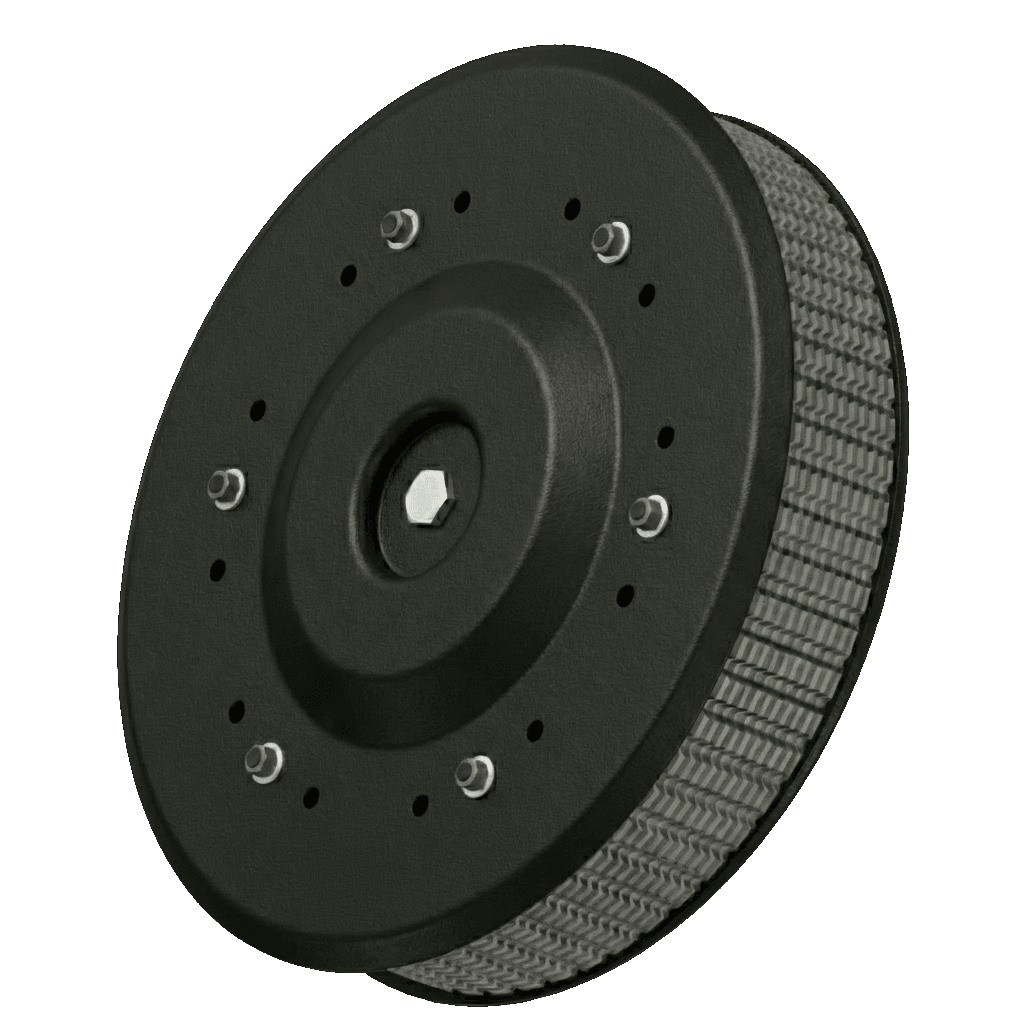

HWG 시리즈 - 크랭크케이스용 폭발 방산 밸브

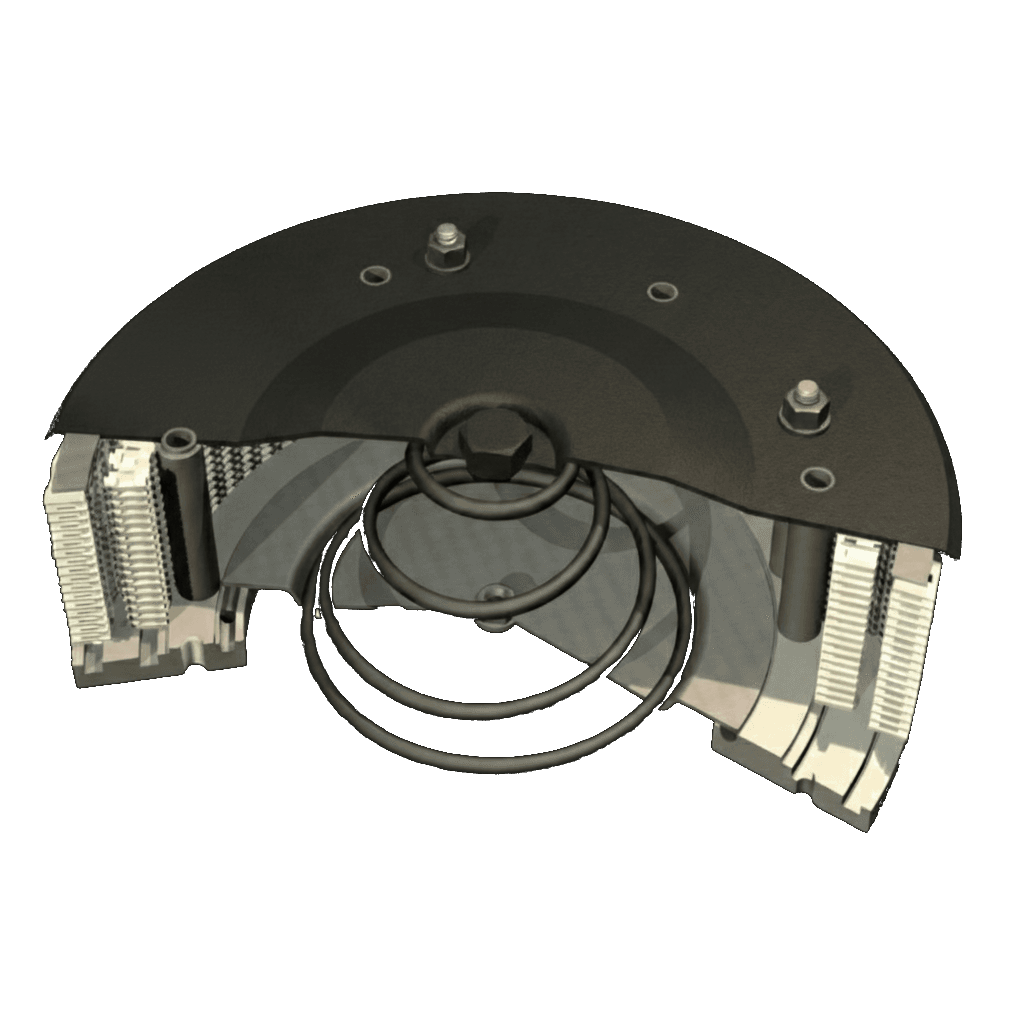

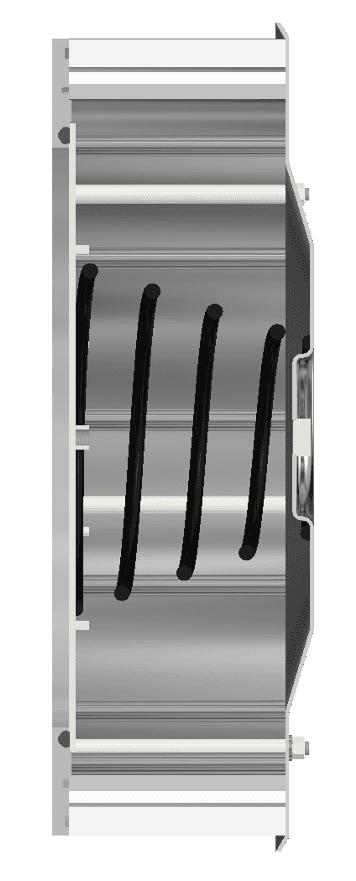

HWG 시리즈는 선박 메인 엔진 및 보조 디젤 엔진의 크랭크케이스에 설치되는 폭발 방산 밸브입니다. 크랭크케이스 내부의 비정상적 압력 상승 시 신속하게 압력을 방출하고, 내장된 Flame Arrestor가 화염의 외부 방출을 방지하여 엔진과 승무원의 안전을 보장합니다. IACS UR M9, M10, M66 규정에 적합하게 설계되었습니다.
관련 인증
MANGLLRBVDNVABSNKKRRINACCSRS
특징
자동 복귀 메커니즘으로 연속적인 보호 (Self-closing type)
Flame Arrestor 내장으로 화염 방출 방지 (6건 특허)
낮은 개방 압력 (0.02~0.05 bar)으로 민감한 반응
내식성 재질 사용으로 해양 환경 적합
간편한 설치 및 최소한의 유지보수
11개 국제 선급 인증 취득 (MAN Type Approved)
IACS UR M9, M10, M66 적합
모델 라인업

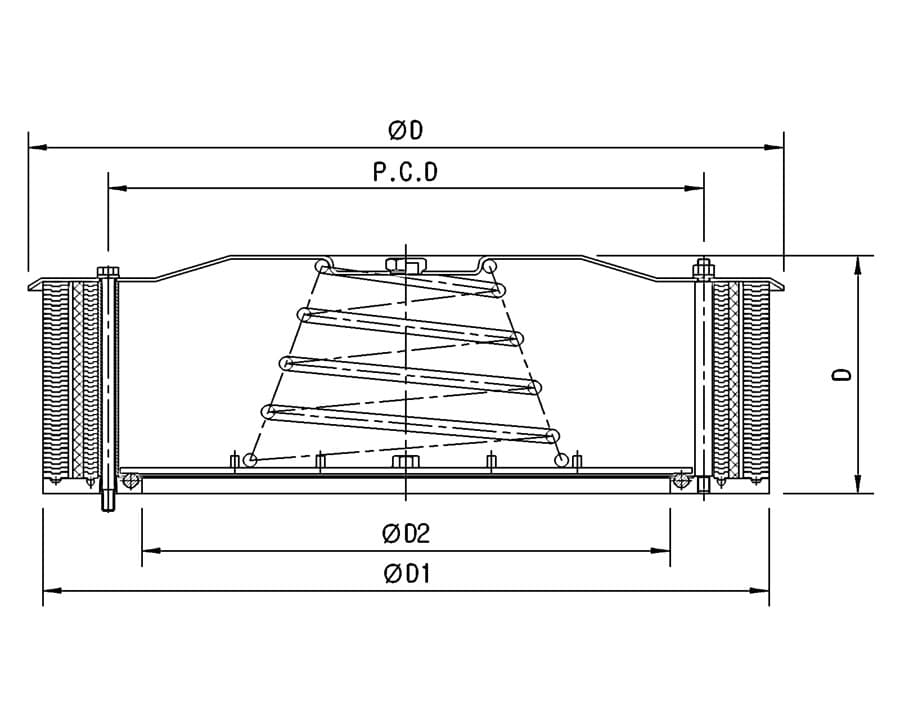

| 모델 | 유출 면적(cm²) | ØD1(mm) | ØD2(mm) | H(mm) | D(mm) | 마운팅 볼트 | P.C.D(mm) | 중량(kg) |
|---|---|---|---|---|---|---|---|---|
| HWG-098 | 59 | 237 | 87 | 51.6 | - | 4-M8 | 122 | 7 |
| HWG-122 | 95 | 262 | 110 | 62.6 | - | 6-M8 | 150 | 9 |
| HWG-162 | 177 | 306 | 150 | 71.3 | - | 6-M10 | 190.5 | 13 |
| HWG-173 | 201 | 319 | 160 | 78.2 | - | 6-M10 | 203 | 14 |
| HWG-204 | 284 | 351 | 190 | 86.6 | 132.5 | 6-M12 | 235 | 20 |
| HWG-224 | 346 | 371 | 210 | 96.6 | 142 | 6-M12 | 255 | 22 |
| HWG-266 | 499 | 418 | 252 | 108 | 170 | 6-M12 | 302 | 26 |
| HWG-320 | 731 | 510 | 305 | 152 | 197.5 | 6-M12 | 355 | 59 |
| HWG-345 | 830 | 556 | 325 | 164 | 214 | 6-M16 | 390 | 72 |
| HWG-420 | 1257 | 605 | 400 | 191 | 251 | 8-M16 | 465 | 93 |
| HWG-480 | 1662 | 699 | 460 | 215 | 287 | 8-M16 | 530 | 117 |
| HWG-565 | 2299 | 784 | 541 | 252.5 | 335 | 12-M16 | 615 | 153 |
| HWG-645 | 2990 | 871 | 617 | 280 | 378 | 12-M16 | 700 | 190 |
| HWG-735 | 3904 | 969 | 705 | 318 | 425 | 12-M16 | 795 | 245 |
