船舶发动机安全阀的全方位解决方案

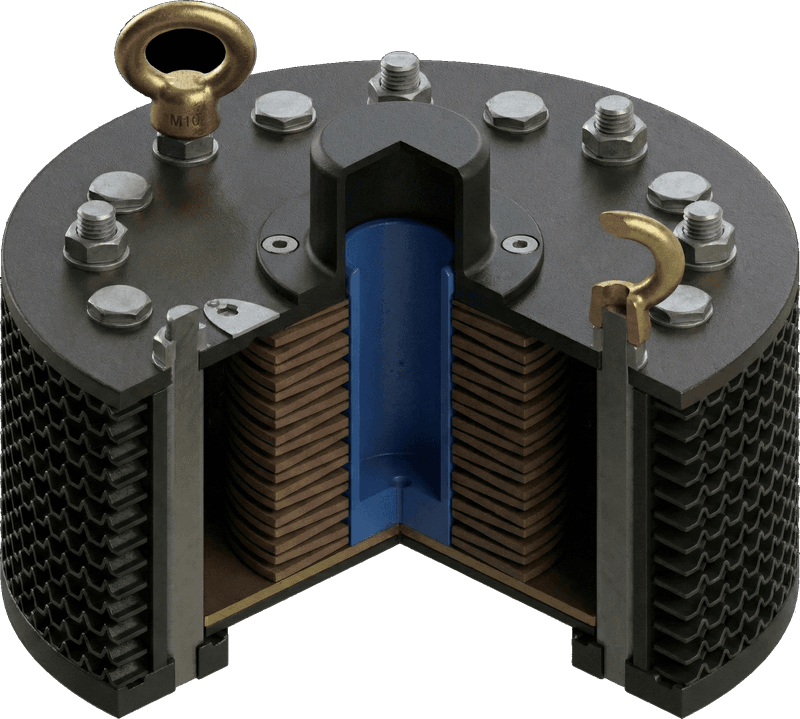

ZRI 系列 - DF发动机进气管爆炸泄压阀
ZRI系列是安装在双燃料（DF）发动机进气歧管上的爆炸泄压阀。在异常压力升高时快速释放压力以保护发动机完整性，基于CFD和结构分析的优化设计确保高可靠性。
相关认证
DNVLRBVKR
特点
专为DF发动机进气歧管设计
快速响应时间，有效释放压力
开启压力：可调3.5-6.3 bar
工作温度：40-60°C
基于CFD和结构分析的优化设计
兼容主要DF发动机（MAN、WinGD）
应用领域
- MAN B&W和WinGD DF发动机进气歧管
- LNG燃料船舶的双燃料发动机系统
- 集装箱船、LNG船、滚装船主机
- 陆上发电厂和海洋平台DF发电机发动机
技术详情
ZRI系列是专为双燃料（DF）发动机进气歧管在气体模式运行时可能发生的爆炸性压力上升而设计的专用泄压阀。
DF发动机同时使用LNG（天然气）和重燃油。如果未燃烧的气体在气体燃料进气系统中积聚，则存在爆炸风险。ZRI系列通过可精确调节的开启压力（3.5-6.3 bar）来应对这一风险，在40-60°C温度范围内稳定工作。
通过CFD（计算流体动力学）和结构分析，优化的流动路径最大限度地减少了压力释放时对内部部件的冲击，并提高了重复操作可靠性。ZRI-98到ZRI-266共5种型号，适应各种进气歧管口径。
型号阵容

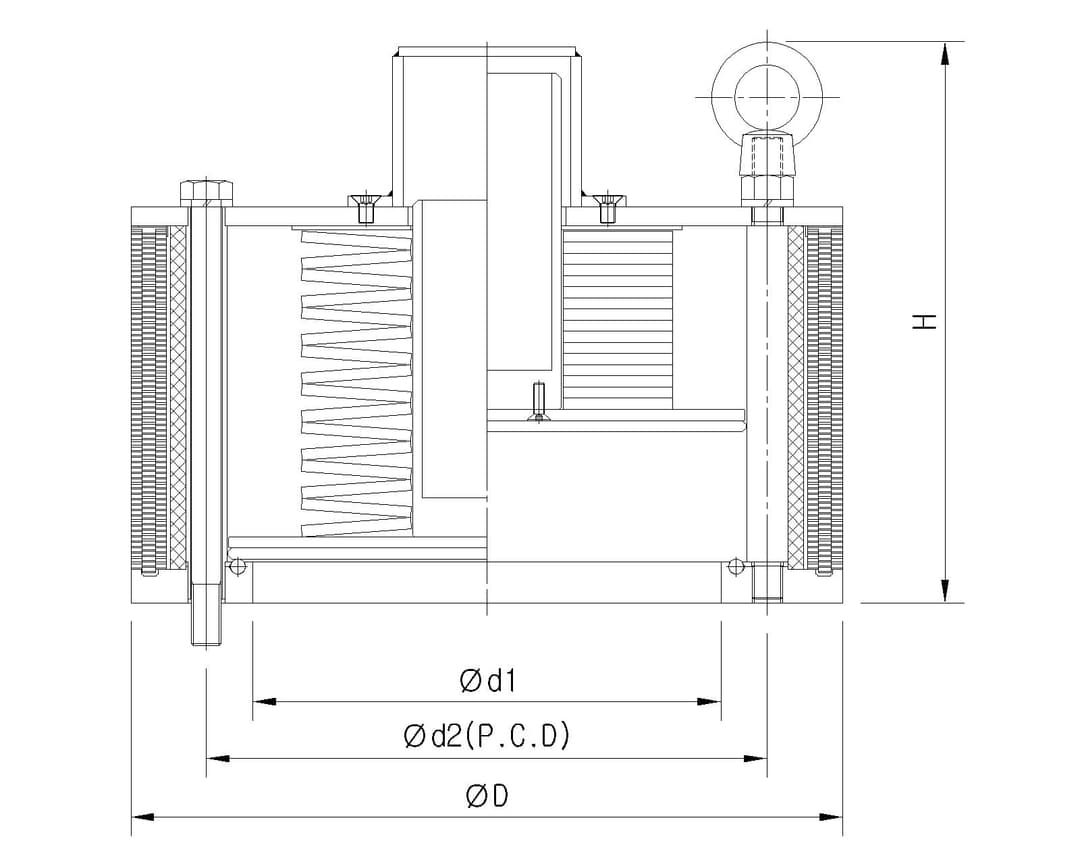

| 型号 | 排出面积(cm²) | Ød1(mm) | Ød2(mm) | ØD(mm) | H(mm) | 安装螺栓 | 重量(kg) |
|---|---|---|---|---|---|---|---|
| ZRI-98 | 75 | 98 | 138 | 210 | 230 | 4-M12 | 18 |
| ZRI-122 | 117 | 122 | 165 | 240 | 260 | 6-M12 | 25 |
| ZRI-173 | 235 | 173 | 225 | 305 | 320 | 6-M16 | 42 |
| ZRI-224 | 394 | 224 | 280 | 365 | 390 | 8-M16 | 68 |
| ZRI-266 | 555 | 266 | 335 | 420 | 450 | 8-M16 | 95 |
常见问题
ZIC产品获得11个国际船级社型式认可。
